昔エレキ少年  修理固成

初級アマチュア無線家の皆様へ
創造の喜びを伝えたく培った修理術を披露します。
物作りの世界 発展を願っております
修理固成(つくりかためなせ)
YOR(your own risk)真似応用大歓迎
全てあなたの自己責任。
(個別質問は承っておりません。ネットに答が潜んでます)
−−−−−−−−−−−−−−−−−−−−−−−−−
修理 ランチエージングの問い合わせは
 cw@musen8.com 迄
メーカー対応可能なものはそちらへどうぞ。
氏素性不明の問い合わせは無視致します。

修理受付保留中
IC-207 動作不安定、電源系

IC-207 息の長い無線機です。

ずいぶん手を加えた跡があります。

前面パネル入手不能から この様な措置をなさったのでしょう。

一時しのぎになりますが、再発。

以前も、色々な対処を公開しておりますが

今回はこんな事をしました。

最も手間が掛かる方法です。

双方のコネクタを除去して線材で直結する方法。

前面基板、メイン基板ともコネクター除去します。

これで一件落着

前面パネルスタンド亀裂に関するトラブルは

これで皆無になります。



本機の修理が未だ耐えない魅力は何でしょうか?

同等無線機、修理代に多少加算すれば入手出来ます。

にもかかわらず、捨てる事が出来ない

愛機は愛犬、愛猫と同じという日本人気質

お役に立てて幸甚で御座います



| 無線修理技術 | 00:00 | comments(0) | trackbacks(0) | pookmark |
パナソニック CF-R5 SATA SSDに換装

パナソニック パソコン 大好きです。

CF-R3 からのお付き合いです。

HDDのSSD化実験でPC内部は熟知

今では貴重な存在の国産神戸製PC

絶対の信頼を寄せております。



今回、WIN-XPの走るPC選定には

この実績からCF-R5に致しました。

中古PCのHDDは信頼出来ないので新品に換装します。

HDDは却下 SSDにします。

ここで 問題有り CF-R5は IDEです。

IDEタイプSSDは入手可能ですが性能は陳腐化します。

時代はSATA です。

これを使うには変換アダプターが必要です。



SATAーIDEの違いについて

電気的には接続するだけで完了ですが、

そのままでは物理的にPC内部に収納不能。

それでも使うのであれば この寸法だけ SSDを小型化

する必要があります。

その可能性を探るための作業が前回紹介した件です

左 サムソン SSD        右 変換コネクタ

換装前  HDD収納

SSDに換装したところ  下は取り外した60G HDD

SSDの右側には3cm位の余裕があります。

殻割りの恩恵です。

出来ないと諦めたら終わり

Bios画面 IDE HDD:SAMUSUNG MZ7TY128HDHP-000L

認識、換装成功。

IC-P7 で動作確認中

古い無線機の調整アプリにはWIN95やWIN−XP迄しか

起動しないものもあります。

その為、WIN-XPが走るPCは貴重です。

128GBの半分を WIN-XP 修理専用に

残り半分を UBUNTUに構築

ネット接続はUBUNTUにすれば、バリバリ現役続行可能



SSDの快速を知るとHDDは使えません。

本PCの故障予想ですが、今は元気なディスプレー

その時になったら外部ディスプレーが使えます。

無線機以上に延命が楽なようです。



動作確認したアプリ

アンリツ電力計 MA24106A

IC-PCR1000 調整アプリ 等。

| パソコン | 00:00 | comments(0) | trackbacks(0) | pookmark |
2.5インチ SATA SSD 殻割り

殻割り

貴方は何を連想なさいますか?

PC自作派は CPUのクロックアップ

ハムは ファイナルモジュール

ハンデイ無線機の電池パック電池換装 等々

その行為が健康被害や危険を伴う事も有ります。

初心者、正常人は避けるのが自然です。

禁じ手、掟破り、人柱、自己責任の範疇

自らの尻を拭けない輩には無用の世界。



今回の殻割りは SATAタイプ SSD

目的

IDEの旧型ノートPCにSATAーSSDを搭載する事

SATAーIDE変換アダプタを介せば済む事ですが

変換アダプタの分だけ寸法が長くなりノートPCに

収納出来ません。

つまり、SSD内部基板の長さが変換アダプタ分だけ

短いのが必要なのです。



IDE時代のSSD、殻割りした事がありますが寸法一杯に

ICがぎっちり詰まってましたが 技術革新の今

中身一杯等の訳無いだろうと根拠の無い推測から

今回の人柱  サムソン MZ-7PC128B/IT

殻割り作業  特殊ネジ3本で止まってるので除去

蓋をはぐったところ  ビンゴ!

思惑通り半分足らずの寸法でした。

取り外した本体部分

この寸法なら 下駄を履かせても余裕で使えます。

使い方は次回



捕捉

今回は成功例ですが、成功と失敗は背中合わせ。

人柱は失敗が付きものです。

失敗例も記載しておきます。



128GBでも上記の寸法ですから64GBなら

余裕だろうと入手したのが間違いの素 開けてびっくり玉手箱





これに下駄をかましたら PCに収納出来ません。

安物買いの銭失い

ですが、、、これも月謝、投資、勉強で御座います。

本件のみならず昨今、べらぼうに安いSSDが見受けられます。

携帯電話用ICが大量に出回った事例でしょう。

長く安心して使用するならサポート体制充実した

SSDメーカーが宜しいでしょう。

| パソコン | 00:00 | comments(0) | trackbacks(0) | pookmark |
TM-833 ランチエージング

ランチエージングを承りました。



受領時点検

両バンドとも多少出力低下。周波数ずれ プラス7KHz

受信感度 各バンド問題なし。



クッション交換から始めます。

弾力性無し    ch固定部破損

スポンジ 新品交換、 ブラスチック部位接着固定

ランプ交換 白色LEDご指定



ランプドライブ回路は下記の通りです。



ランプは2個直列接続です。

LEDは R26、R27を470〜2KΩに置き換えるのですが

基板裏側なのでその部分は温存し

LEDに直接 チップ抵抗 1kΩを取りつけました。

LEDは極性がありますので、逆につけると発光しません

更に、熱に弱いので半田付けは短時間処理の事。

この基板 フレキシブルケーブルで上下基板を接続してます

フレキケーブルも経年劣化の影響から慎重な扱いが必要です

ケーブル着脱を重ねると接触不良やケーブル亀裂を発生。

着脱回数軽減のためこの基板側は外さないで処理します。

電解コンデンサ交換 (330マイクロ お漏らし)

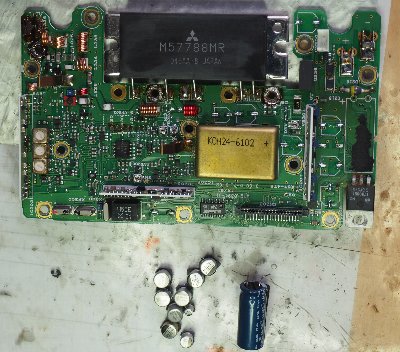

UHF基板 大容量電解コンデンサも交換

オーディオ周辺及び基板上全電解コンデンサ交換

劣化部品交換、手当終了。

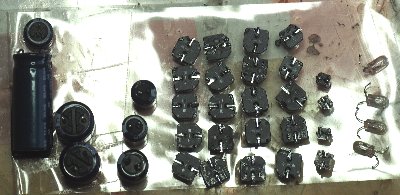

交換部品類



組み上げ後、電源を入れるが、起動しない

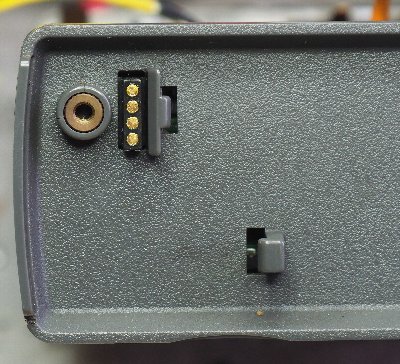

フロント部を強く押すと起動する事から接点接触不良と判断

接点クリーニング

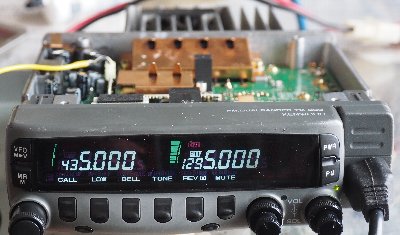

電源オン、 成功  ですが、、、表示がやや暗いので

470Ωに変更。ディマーも追従してます。

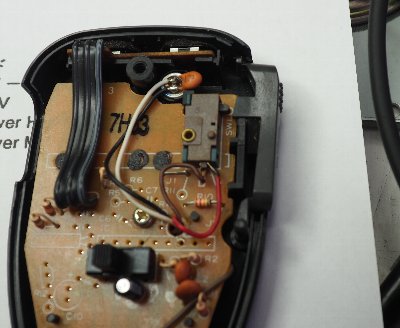

マイク PTT部点検

多少粘りがあるので手当てします。

スポンジ除去の上 スプリング装着



送信出力 点検

  1200MHz    8W          1W

    430MHz  24W   10W    1W

各ファイナルモジュールに劣化が見られますが甘受します。















| 無線修理技術 | 00:00 | comments(0) | trackbacks(0) | pookmark |
IC-PCR1000 その7 調整 船出

調整アプリ(EX2099)を起動。 149.97MHzを入力。

まず10.250MHzの調整。 デフォルトは128、

88でゼロイン。

更に 1ST LO、 2ND LO、 PLL点検。

その他主要項目点検。調整。



このアプリは様々な調整が可能です。

BPF帯域調整が出来る等、使用目的に応じて自分だけの

受信特性を持った受信機ができあがります。

世界のハイレベルリスナーに人気がある由縁でしょう。



最後に最も誤差が大きいバンドエッジではどうか?

当然ですが、ゼロインです。

基板の全てのネジを点検 締め増し



数日、エージングして電波の海に船出します。

10年後 息災を祈念しながら!

| 無線修理技術 | 00:00 | comments(0) | trackbacks(0) | pookmark |
IC-PCR1000 その6 ボトルネック 地雷その4

前回の脱落部品、2つですが判りましたか?

何が付いていたか? R、C、TR?

部品パターン図と回路図から探し出して取りつけます。

この作業、べらぼうな時間浪費でした。

今度こそ、、、、、



電源オン

音が出ないのみならず制御不能

段々悪い方に進んでます。   なにが、どこが、

ブロックダイヤグラム、写真、基板を見ながら思索しますと

ここが匂います。

フレキシブルケーブルを微妙に押すと変化があります。



この種ケーブル

平成初期頃 アイコムのみならず各メーカーが挙って採用した

パーツですが、薄型フレキシブルケーブルに取って代わられました。

当時から着脱時接触不良。柔軟性に難点がありました。

薄型フレキシブルケーブルとロックソケットに。

(CF-R3等のHDD接続ケーブルがそれです、)



今回 この点 十二分に留意しました。

手荒に扱えば大変な事になると可撓部分保護手当したのですが

度重なる基板点検に耐えられなかったのです。

強烈な自己嫌悪に陥りました。           地雷4

取り外し

導通点検するまでも無く断線が判ります。

この部品、手持ち無く メーカー対応不能。



出来ません では済まないので最後の方策を施します。

原始的、単純な方法。

ソケット上部金属部に半田付けします。その数80弱

誤配線防止から隣同士の線の色を変えておきます。

何度やっても不安なのが、電源オンの瞬間



ザー っと言う音     成功!!!

修理屋稼業 この瞬間がたまりません。

次は大詰め 調整です。

本機の魅力が、明らかになります。



| 無線修理技術 | 00:00 | comments(0) | trackbacks(0) | pookmark |
IC-PCR1000 その5 基板を虱潰し 地雷3

治すはずが傷口を拡大させていた

思い当たる節は 水晶振動子交換時石化した

スポンジ除去作業

腫れ物に触る様に慎重にしたのですが、、、

  基板裏側全体。

スポンジに覆われた部分拡大。(実寸の倍以上)

脱落箇所 認知 だがこの部品が何か?

判らなければ補充も出来ません。

表裏確認しながら、回路図とつきあわせます。

その部品の動作を回路図で確認。



部品小型化は修理屋の経験値を再構築する必要があります。

(チップパーツ世代は触らないのがベター)

今更ですが考えたら当然のことです。

2mm以下のチップ 半田面積は1mmの 1/10程度。

時を経て劣化した半田等々 触らなければ壊れないのに

                       地雷3

まだまだ続く 赤っ恥

人の不幸は蜜の味 はたまた他山の石





| 無線修理技術 | 00:00 | comments(0) | trackbacks(0) | pookmark |
IC-PCR1000 その4 PCか?無線機か?

ユーザー様より EX2099アプリをご提供頂きました。

有り難い事で御座います。

読者様からもご教授有り、感謝申し上げます。



前回作業が徒労になりました。 結果良ければ全て良し

WINー10 PC にインストール不能。

更に、動作不安定の症状を確認。

アプリか?受信機か?

症状切り分けには WIN-XPが起動するPCが必要。

パナソニック CF-R5 を入手しました。

純正アプリと、EX2099をインストール

これで安定動作すれば一件落着です。

祈る気持ちで電源オン。



アチャー 症状に変化無し。 地雷を踏んだか?



まだまだ続く 自ら巻いた種を拾う修行の道

| 無線修理技術 | 00:00 | comments(2) | trackbacks(0) | pookmark |
IC-PCR1000 その3 調整アプリ無しで調整可能か? 地雷その1

調整は微妙な判断を求められる熟練作業です。

調整の善し悪しで、性能が変わります。

コンピューターは職人技を数値化し経験不要になりました。

本機は主要調整作業がアプリで出来るのです。



今回の件。

部品交換してもアプリが無ければ調整出来ません。

調整アプリ(EX-2099)は現時点で入手困難。

さあ 困った。

困った時は回路図を見る 答が見いだせるやも知れません。



X1(10.75MHz)周辺回路は下記の通り

動作原理

X1の負荷容量をD68 バリキャップ で制御しています。

例えば

 1,D68を TCに置き換える。

 2,D68に別回路から給電する。

 3,ControlーUnit IC11A を弄る等の考えが浮かびます。

1から試します。

まずは入手した部品交換から

スポンジ除去後の写真ですが

加水分解から石化が激しく除去困難でした。

後に大きな障害を発生させる事になります   (地雷1)

10.250MHz 水晶 取付 (市販品から調達)

形状 大きさが違いますが、試してみます。

VCD を動作停止させた後 Tcを取付。

動作確認の為 応急的に取りつけました。

ゼロイン可能。

調整アプリが無くても対処可能となりました。

| 無線修理技術 | 00:00 | comments(3) | trackbacks(0) | pookmark |
IC-PCR1000 故障 3重苦 その2 WIN10で動作するか?

お客さまより着手指示とケーブルが届きました。

 USB−シリアル変換ケーブル  VE488

IC−PCR1000のファームウエアも同梱頂きました。

メーカーサイドでも入手可能です。

IC-PCR1000 ファームウエアの入手先



すんなりインストール  Win10で起動。この画面が出てきます。

コムポートが合ってません。

WIN10のデバイスドライバを開きポートを確認します。





COM8 ですからPCR1000のアプリからポートを合わせます。



COM8を クリック。

パソコンを再起動させると問題無く起動。







シリアル変換ケーブルは一件落着



それでは修理にかかります。

簡単な作業のはずでしたが、修理しているのに、壊してしまう。

数々の伏兵に悩まされる作業でした。

これから起こる数々の地雷 、避けて通れば良いのです。

はじけ飛んだ処の修復 時間工料を考慮すると、、、、、

メーカーサポート終了の判断は、ベストです。
