att と 狐狩り
今日はアッテネーターのお話です。

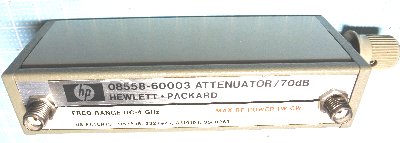

写真は HP製 70dB アッテネーター
ロータリースイッチで0から70dB迄10db毎に切り替えます。
アッテネーターは用途により大電力系と小信号系があります。

大電力系
当方は100W30dB ATTをアンリツ電力計に接続しております。
(正確にはさらに1w10dBを直列接続)
電力計は許容最大入力0.2w
それ以上の電力はアッテネーターで減衰させないと壊れます。

小信号系、
本機がそれですが、注意事項はハンデイ機といえども
送信出力を加えない事です。
一瞬でハンデイ機より高額の修理代が発生します。
ハムが計測器を扱う上で最も注意する事が過大入力です
トランシーバーで受信調整しているはずが
PTTを押すと送信してしまいます。

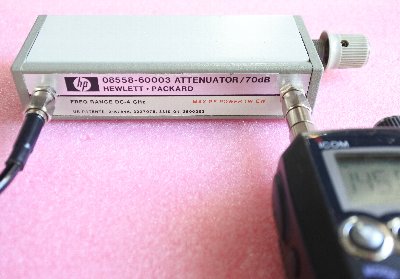

ハンデイ無線機に接続します。
10dBで 1/10
70dBで 1/10000000ですから、一昔前の無線機では
70dBも絞り込むと筐体へ直接到来する電波で
使い物にならなかったのです
改めて最近の無線機 完成度の高さを再認識しました。

OM、OT諸兄殿はアッテネーター自作経験がお有りだと思います
Foxハンティングには、八木アンテナとアッテネーターが
欠かせませんが計算通りに減衰しないアッテネーター
あれこれノウハウがあるのですが、無線機や我が身までを
計測器代わりにして常勝を誇るOMもいらっしゃいました。
兵隊と飯の数では有りませんが、場数、経験がものを言う
地形、山岳反射、ビル反射や地図解析技術等
トップになるにはいろんな事をなさったようです。
昨今、クラブ活動も、Foxハンティングも少なくなりました。
アッテネーターに親しむ事も少ないようです。
