50A/100V デジタル電圧電流計(DVAM) その1
100Wトランシーバーの電力計測には20A程度の
電流計測も必要です。
安定化電源を見るのですが視線移動が煩わしいのです。
電力計横にテスターを配置し視線移動を避けているのですが
その都度設定するのも面倒です。
更にテスターレンジは12Aですから心許ない。
良い方法が無かろうかと探していて見付けたのがこれ

50A/100V デジタル電圧電流計 赤緑
なかなかの優れものです。味噌はシャント抵抗です。
大容量を正確に表示さすにはシャント抵抗の規正も必要です。
安価な製品ですが細かい作業が見て取れます。
メイドインチャイナ 侮れません。

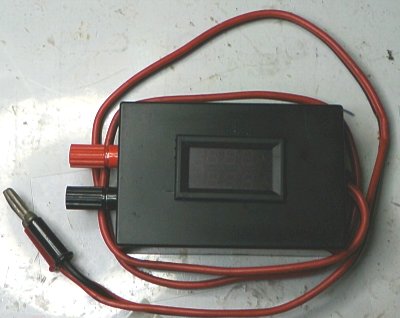

これを使って ささっと作ったのがこれ

赤黒線先端にバナナプラグを付け安定化電源端子に接続
反対側はターミナル 負荷を接続します。
4v〜30v ならそのまま使えます。
それ以上で使用する場合メーター電源は30v以下にする必要があります

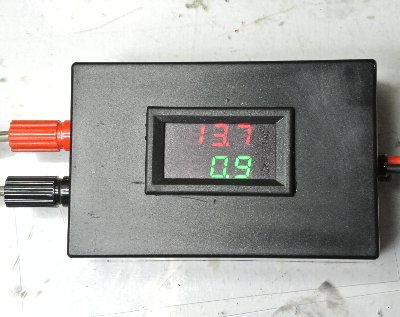

HFトランシーバーに接続 受信状態、

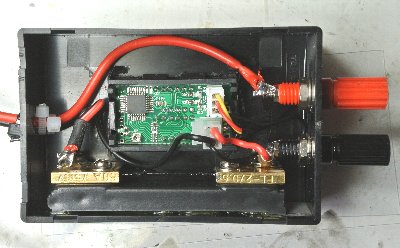

写真下の部分がシャント抵抗です。
ケースに収める為に絶縁部をカットしました。
自作派にこんな計器があればべんりでは
と思い御紹介致しました。
