HM-103 を アツデン無線機に
HM-103 アイコムモジュラープラグタイプマイクを
アツデン無線機で使用出来る様にとの事
随分人気がありますね アツデン
パソコンなら、WIN−95か、それより前の時代

以前 こんな記事を紹介致しました。
マイク改造 アツデン無線機に

HM−103の場合

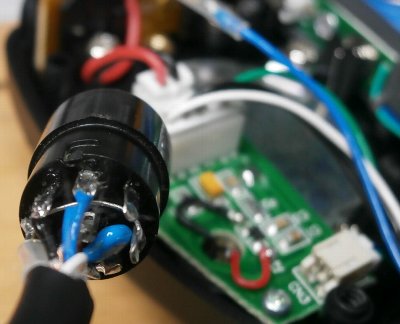

モジュラープラグをカットする。
別途 8PINプラグを用意して、上記と同じ
改造を致します。
次に アップダウン機能改造の為
基板を取り出します。

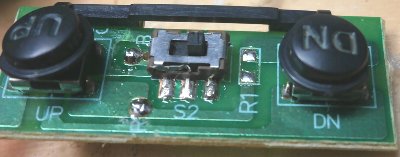

R1 470Ωチップ抵抗を除去

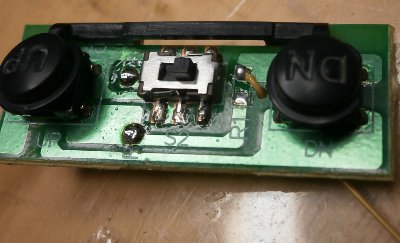

R1のスイッチ側にケーブル半田付け(DOWN)
アップダウン機能が不要の場合はこの部分は不要です。

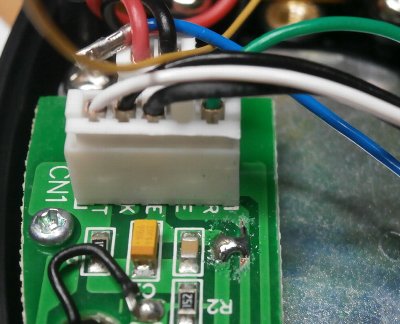

CN1の 青線を外す。 (PTT −ライン)
外した青線を上記のケーブルに接続する
PTT −ラインと、シールドラインを共用にする為
上記パターンをショートさす。


コネクタ部分処理は次の通り
1PIN .47μを介して1kΩを8PINに接続
    白ケーブルに接続
2PIN 6PINと接続
3PIN NC
4PIN 黒ケーブルと接続
5PIN 青ケーブルと接続
6PIN シールド線と接続
7PIN 緑ケーブルと接続


完了
