ランチエージング TM833 健康診断 赤信号
ランチエージングの記事をご覧になって
異常ないけどHow much?  とのお問い合わせです。
本機は732シリーズより新しいのですが
部品関係でこちらの方が老化が早いのです。
早めの整備をお薦め致しました。

受領時点検で特に異常は御座いません。
送受信点検、故障状況確認し概算修理料金を
お客様にご報告します。
(通常 受領当日にご報告するのを心がけておりますが
 冬期は防湿の為 翌日になります)

その後、待機棚に収納 順番に作業していきます。
概ね、受領順に作業しておりますが、
部品入手等で長期間お待ち頂く事も御座います。

さて、本機

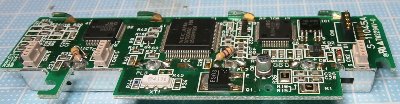

とっかかりは ディスプレー部
電解コンデンサに鏝をあてると刺激臭
液漏れ症状です。
基板はアルコール洗浄致します。

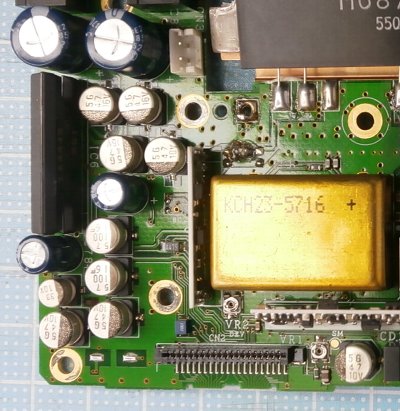

制御部も同様です。お漏らしの独特の匂い
こちらはかなり腐食が進行してます。
自覚症状がないまま自滅への道を進んでいました。
4個のコンデンサを交換します。
入念に腐食部洗浄と虫眼鏡で確認
パターンは大丈夫です。

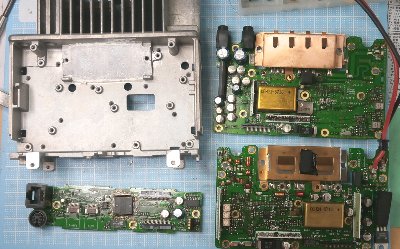

基板全てはずした処
チップコン交換だけならここ迄外す必要はありません。
ランチエージングは、今後発生するであろう故障も
未然に防止したいが為、裏も表も視認点検は必須です。

VCOハウリングは経年劣化の最たるものです。
しかしその対策は困難です。
これで引導を渡すお店もあるやに聞いております

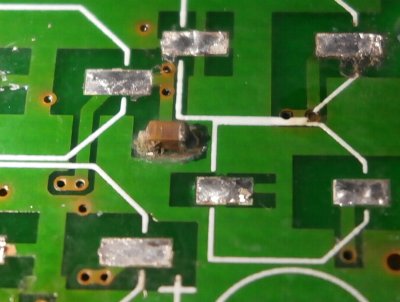

故障の兆しはこんな所に潜んでおりました。
コンデンサの狭間です。
電解コンデンサを除去すると

チップコンの電極が腐食により無くなってます。
パターンも腐食しており交換と手直しです。

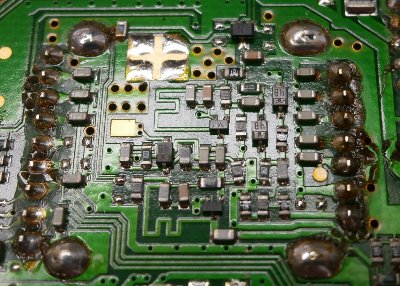

ここが肝心 多くは申しません
何度もご説明しております。

半田も数十年の時を経ております。粘りも無くなってます。

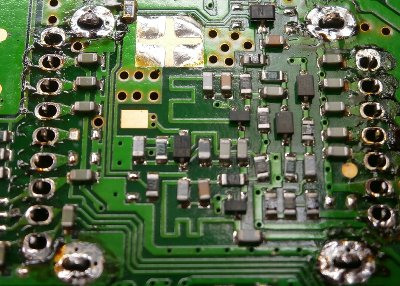

劣化半田を取り除き、新鮮な半田で固定します

半田を除去したところ

完了です。

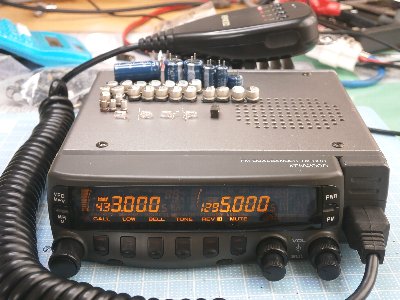

交換部品は上の通り。
表面実装コンデンサ
ほとんどのものが液漏れの兆しがありました。
この時代の表面実装コンデンサ寿命は意外と短い
TM-732シリーズの方が故障が少ないのは
このコンデンサ使用量も少ない事も幸いしております。

基本項目点検
周波数が下にずれるのは調整でカバー出来ました。
これが出来ない場合は、一寸面倒な事になります。
全て合格です。

24時間エージング
異常なければ 南に向けて飛び立ちます。

余談
蓋を開けて見たが悪いところが無い様だが?
との お問い合わせが御座いました。

当ブログを注意深くご覧になっている方には
着眼点がお解りの事と存じます。
そこを注意深く見て更に虫眼鏡で、、、
不審があればデジカメ撮影
拡大して判別する事もあります。
クラック判別は肉眼より信頼できるのです。
蓋を開けて漫然と見て判る様では相当重症です。

20年も経つ耐用年数は全ての部品がアウトです。
怖いのはコンデンサ液漏れに起因するパターン腐食です。
広範囲に及ぶと、致命的です。
この対策がランチエージングで御座います。
