無線修理 IC-575  その2 センサーユニット 再起不能?
無線機に接する時 まずVFOのタッチを味わいますね。
コリンズ、ドレーク PTO のなめらかな動き
FT-101の のっぺらぼうのタッチも味わい深いですが
IC-221に端を発するパルスカウントのスカスカ感
VFOの直線性を出す為に、コイルの巻き方や
バリコン羽根の角度に腐心したのは何だったのか?

デジタル技術はアナログ修理屋に未知の驚き
修理から撤退したハムショップが多かった様に思います

本機もパルスカウントのセンサーユニットを使ってます。
回転角度と可変がまだらです。
電気性能だけで処理するならば、ロータリーエンコーダーに
交換すれば事足りるのですが、ダイアルタッチが全く違います
まさか、モービル機のそれを使う訳には参りません
なんとしても、このユニット 治さなければなりません

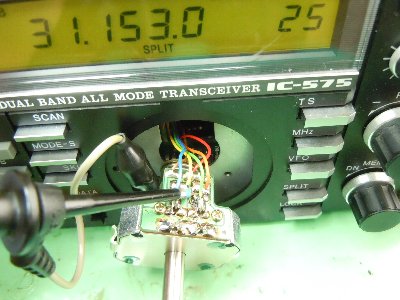

症状から、オプトデバイスと判断
部品手配に数日  その間に、照明の交換をします

シールド板を外すのには1箇所 半田付け部分が御座います
ここの半田付けです

見えてきました

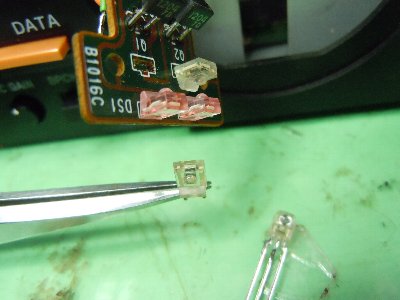

取り外したランプの黄色カバー まだ元気です

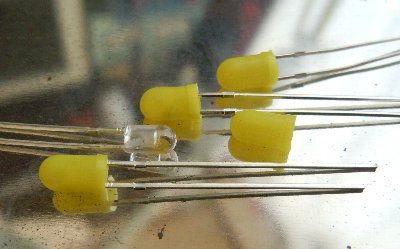

これを利用して、LEDにかぶせます

こんな感じの色です 色彩は満足 光量ふそくから
パネル全体にまで光が及びません

さて、届いた部品、 交換

部品交換する度に違った症状を出します。

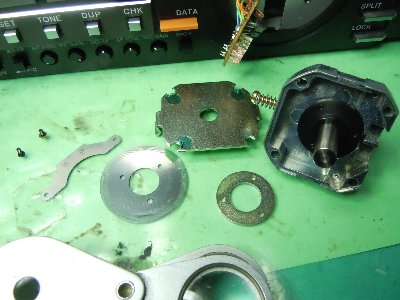

スリットを虫眼鏡で見るのですが、腐蝕してはおりません
変形もありません。何故?
オプトデバイス、発光ダイオード等全ての部品交換
弱いところを交換すると、今迄正常だったところが不安定になる
ビンテージ機の宿命です。

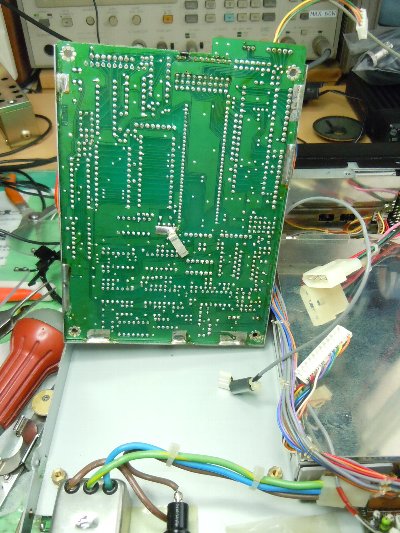

ロジックユニット 全電解コンデンサ 交換
数が少ないから出来るのです
メインユニットのそれは ちょっと

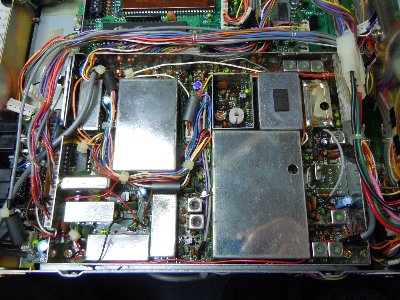

PLLユニットも同様

PLLユニットには、各種端子が半田付けで固定されてます
このハンダを全て除去し新しいハンダで補修します

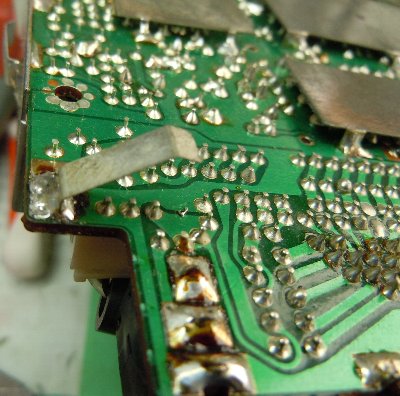

上のベロ は補修した後ですが、当初へたって垂れ下がってました

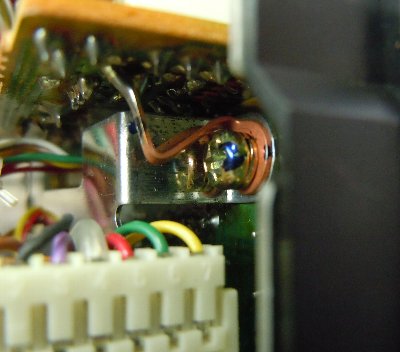

細かい事ですが、この様な接触は大事です。
すべてのベロは バネを起こすのでは無く、劣化したハンダを
除去するのが良いでしょう。

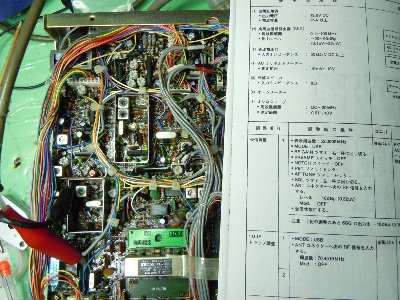

PLLユニットの点検 調整
周波数や、電圧の調整中 20年以上経ってますから
ばらつきがでてもやむを得ません。
突然送受信不能等の症状は、この調整によるところが大きいです

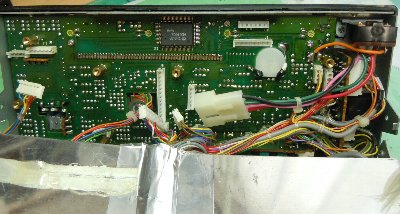

お腹を見ている感じ

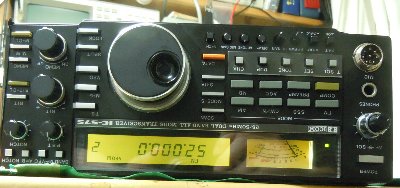

ディスプレーの色 これならよしとしましょう。

センサーユニットについて
本来なれば、ユニット交換で解決するのですが
同ユニットは入手困難です。
スリット腐蝕の場合 再起不能ですが、それ以外は回復可能です。
赤外線LED   GL-430 は GL480
オプトデバイス IS-433 は IS486E が代用出来ます。
(市販品 入手可能で御座います 何処で買えるか 等と
メールしないでください ネットで調べれば直ぐに判ります
おんぶにだっこでは、追い越す事が出来ません)

取付によって満足な動きが得られない事もあります
しかしダイアルを動かすとカウントするのであれば
デバイスは正常と考えて良いでしょう。
センサーユニット 入手不能から、修理を諦めていた方
光は直ぐ近くまで来ております。
