パワーが出ない PAモジュールその1
大量生産、大量消費時代の到来と供に家電製品や、車両電装系が
モジュール化され品質向上に寄与してきました。
故障すれば、アッセンブリー交換でおしまい。
アッセンブリーが入手不能になれば修理不能になります。
今回の無線機もまさに、その状態です。
10年も使っているのですからやむを得ないと言えばそれまでですが
このモジュール一つ駄目になっただけでお払い箱とは残念です。
モジュールは、TR、L、C、Rで構成されてますが

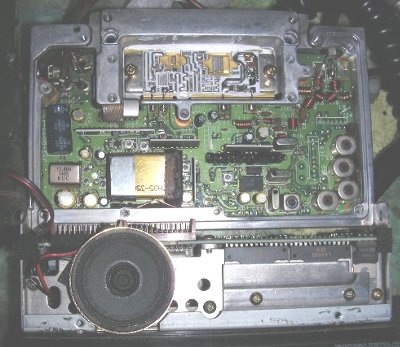

TRが生きていれば何とかなるはずと、、、殻割りです
殻割りの発想はパソコン CPUクロックアップから。

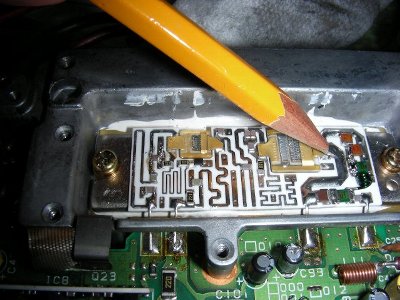

目視で破壊箇所が判断できます。

半田付けして、出力点検、成功。
故障原因は熱暴走による回路破断と思われます。
この行為は禁断の果実。 不用意に真似をしないでください。
終段回路は電波の質に重大な影響を及ぼします。
スペアナや電測、3GHz程度の受信機等
高調波観測できる環境と知識が必要と思います。
更にやっかいなのは、いや これが最も大事な事ですが
モジュール形成部材にベリリウムを含むものも有ります。
人体に有害な毒性を発します。
粉末や蒸気を体内に取り込むと健康が損なわれます。
手袋、マスク、防塵メガネ等十分な対策ができない場合
殻割作業は厳に控えるべきです。
自己責任とはいえ、健康を害しては意味がありません。
退く勇気も必要です。
