パナソニック CF-R3 ピン折りの意味と故障原因
CF−R3は 特殊仕様のIDE HDDを採用してます。
電池で長時間運用を狙った様です
(モーター駆動部電圧5V 論理回路は3.3V)

ハードディスクを大容量にしたいとき
市販HDDをそのまま換装することが出来ません。
通常のIDE HDDは、41番ピン、42番ピンが内部で
導通しております。

一方CF-R3のHDDは41ピンに3.3v
              42ピンに5Vが必要です。

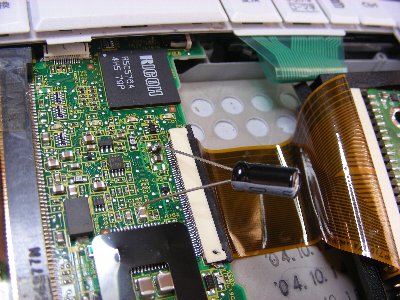

この写真は実験の為 コンデンサを取り付けてます
コンデンサの足の処、L6が5Vラインです
        その下 L5が3.3Vです。

マザーボードからみれば
41ピン折りをしないHDD しくはSSDを接続すると
3.3V供給回路と5V供給回路がショート状態です。
運が悪ければスイッチを入れた瞬間
その場で壊れます。
運が良ければ、数日或いは、数ヶ月後に壊れます。
無改造で今動いているCF-R3は、そのうち壊れます。

壊れたらどうなるか
1,100vでは、正常だが、電池で起動できない
  あるいは、電池充電回路が機能しない、その他色々
  この場合は速やかに、41ピン折り
  若しくはフレキシブルケーブルカットで
  3.3Vラインを断線する事
  これで、運が良ければ 復帰します。
  悪くとも現状維持です。
  おとなしくそのまま使いましょう、修理代は高いです。

2,電源も入らない場合。
  高い授業料と思い、メーカーにお願いしてください。
  当店でもうけたまわります。(推定2万円以上)

また、44ピン折り、
巷では諸説紛々ですが、全く無意味です。
これを切断しても、なにも変わりません。
HDDやSSDのマニュアルによると無接続です。

但し、パソコンのフレキシブルケーブルの44
ジャックに穴埋め処理されている場合があります。
この場合は、ピン折りしないで、アナを埋めている
パーツを針等でつまみ出せば良いでしょう。

CF-R3には様々なタイプがあり
1.8インチHDDを使っているものもあります
しかし、マザーボードはほぼ、共通です。
1.8インチHDD搭載タイプは
マイレッツ倶楽部で発売の更なる軽量化を
図ったものだと思います。

写真の、L4,L5、L6,L7のフェライトコアの
位置が違います。
L7にフェライトコアが付いていた場合
写真のように一つ下のL6に付け替えてください。
要は42番ピンに5vを供給すれば良いのです

1番ピンの動作、機能については次回で御座います
